的术语和定义、分类和代号与标记、一般要求、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
下列文件中的条次通过本标准的引用而成为本标准的条款。凡是注日期的引用文件.其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。然面,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/E12954.4- 2008建筑胶粘剂试验方法第1部分陶究砖胶粘剂试验方法
为达到加固目的在石材产品上粘贴金属筋、石条、玻璃纤维网等材料时使用的胶粘剂。
由水硬性胶凝材料、矿物集料、有机外加剂组成的粉状混合物。使用时需与水或其他液体按比例拌合。
由合成树脂、矿物填料和有机外加剂组成的单组份或多组份混合物,通过化学反应使其硬化。
地面粘贴用水泥基胶粘剂标记为:饰面石材用胶粘剂FC GB24264 2009

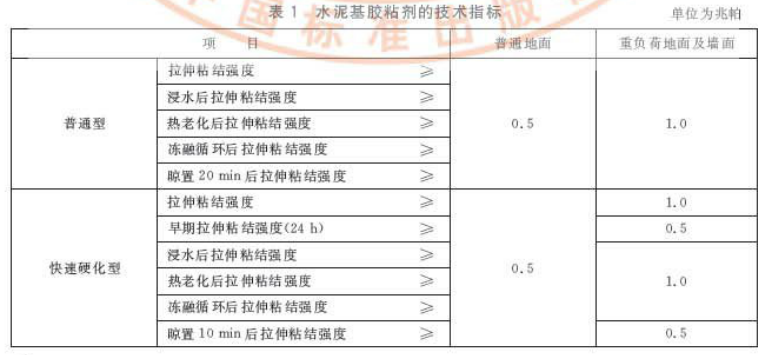

5.1产品不应对人体与环境造成有害的影响,其安全与环保要求.应符合我国相关标准和规范的规定。
6.2.1胶粘剂各组分分别搅拌后应为细腻、均匀黏稠液体或膏状物，不应有离析、颗粒和凝胶,各组分
6.2.2胶粘剂的适用期一般应大于30min,快固型和特殊要求的可由供需双方商定。
6.2.3饰面石材用反应型树脂胶粘剂的物理力学性能应符合表2的技术要求。
应选用具有足够强度的石材,石材品种推荐用丰镇黑(G1510)或济南青(G3701)。基材尺寸为
采用符合JC 830.2要求的金属挂件材料，推药用:JCrI8Ni9Ti不锈钢，试件基材尺寸为100 mmX
应有适宜的灵敏度及量程,并应通过适宜的连接方式和夹具,不产生任何弯曲应力,以(0. 5~
5) mm/ min速度对试件施加载荷;试验机的精度为1%,量程应选用使最大破坏荷载处于仪器量程的20%~80%范围内。
(50土1)mmX (50士1)mm的正方形金属板,最小厚度10 mm,有与试验机相连接的部件。
取2kg样品,采用符合JC/T 681要求的搅拌机，按下列步骤进行操作:
一一根据样品标明的配比(如标明的配比是一个数值范围，则应取平均值)，将液体组分放人搅拌锅中;
将拌和好后的胶粘剂用直边抹刀在混凝土板上抹一层胶粘剂。然后用齿型抹刀抹上稍厚一层胶粘剂，并梳理。握住齿型抹力与混凝土板约成600的角度。与混凝土板边成直角.平行地抹至混凝土板另一边(直线 min后.分别放置至少10块石材基材于胶粘剂上。彼此间隔40 mm.并在每块石材基材上加载(2.00土0, 015)kg的压块并保持30s,。每组需10个试件。7.3.2反应型树脂胶粘剂
注意避免混人空气,然后尽快成型试件。7.3.2.2浇铸成型时，预先将模具薄涂一层脱模剂，快速将搅拌好的胶粘剂倒人，用刮刀抹压
型时，将搅拌好的胶粘剂分别涂抹在两块粘接基材上，对合时轻轻揉压,确保粘接均匀。.7.3.2.4压剪和拉剪粘结强度试件胶接面积均为
后,用适宜的高强度胶粘剂将拉拔接头粘在石材基材上，在标准试验条件下继续放置24h后,以0.5mm/min速度,测定拉伸粘结强度。若要测试胶粘剂的快硬性能,则测定24h后标准条件下的拉伸粘结强度。7.4.1.2浸水后拉伸粘结强度
然后在(23士2)C的水中养护20d。从水中取出试件，用布擦干,用适宜的高强度胶粘剂将拉拔接头粘在石材基材上，7h后把试件放人水中，17h后从水中取出试件测定拉伸粘结强度。7.4. 1.3热老化后拉伸粘结强度
14 d,然后将试件放入(70土2)C鼓风烘箱中14d。从烘箱中取出,用适宜的高强度胶粘剂将拉拔接头粘在石材基材上。继续将试件在标准试验条件下养护24 h后,测定拉伸粘结强度。7.4.1.4冻融循环后拉伸粘结强度
然后在(23士2)C的水中养护21d.从水中取出试件,进行冻融试验。每次冻础循环为不小日将试件从水中取出。放入
次循环，在最后一次循环后取出试件.在标准试验条件下养护，用适宜的高强度胶粘剂将拉拔接头粘在石材基材上。维续将试件在标准试验条件下养护24 h后，测定拉伸粘结强度。7.4.1.5晾置时间后拉伸粘结强度
在试验区循环风速小于0.2 m/s和标准条件下,晾置规定时间(普通型为20 min,快速硬化型为10min)。制作好的试件在标准试验条件下养护27d后,用适宜的高强度胶粘剂将拉拔接头粘在石材基材上，在标准试验条件下继续放置24h,然后测定拉伸粘结强度。7.4.1.6结果评价与表示
的试件破坏模式，确定试件破坏形式，当破坏发生在石材与拉拔接头之间的粘接层时，试验需重做。7.4.2反应
烧杯，加入规定量固化剂,制成50g混合物。以加入固化剂的时间作为起始时间,随后把烧杯置于水浴温度为(23土1)C的恒温水浴中,并使试样表面位于液面以下约2cm。不断观察试样
读取试样产生异状的时间，从起始时间到产生异状的时间即适用期。试样发生异状,指明显出现黏度上升、凝胶化、沉淀、分离、变色等有碍于胶粘剂使用的现象。同一试样测定两次
将10个试件养护7d,养护结束后,将试件放人压剪试验夹具中,以5 mm/ min的速度加载,直至试件破坏。7.4.2.4浸水后压剪粘结强度
将10个试件养护7 d,然后浸人(23土2)C的水中7 d,将试件取出,用布擦干，测定压剪粘结强度。7.4.2.5热老化后的压剪粘结强度
将10个试件养护7 d,然后将试件放入(80土2)C鼓风烘箱中7d.应保证每个试件周围空气自由循环。将试件取出再在标准状态下放置24h,测定压剪粘结强度。7.4.2.6高低温交变循环后压剪粘结强度
个试件养护7d。然后段人(23士2)C的水中30 min,再放在100 C的水中30min,重复4次循环、试件放在室很下冷却30min后。测定压剪粘结强度。7.4.27冻融循环后的压剪粘结强度
土20 min,再放人(23上2)C的水中浸泡4h.反复50个循环。取出试件在室温下放置4 h.测定压剪粘结强度。7.4.2.8。拉伸粘结强度
个试件养护7d.养护结束后.將试件放入拉剪试验夹具中，以5mn/min的速度加载，直至试件破坏。7.4.2.9结果评价与表示

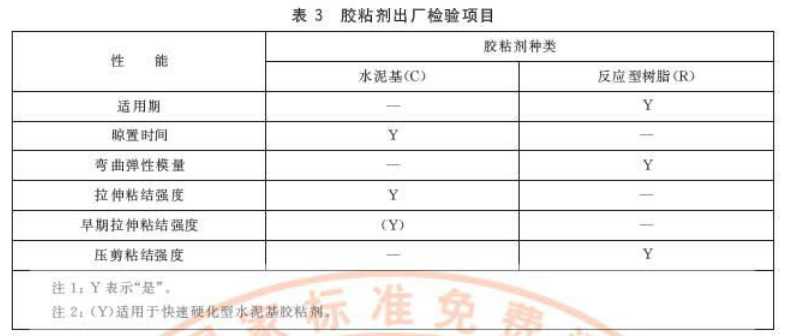

章技术要求中的性能要求.根据产品类别的不同，需要测试相应的性能。在下列情况下进行型式检验:a)新产品投产或产品定型鉴定时
统一配料工艺条件制得的产品为一批。一般水泥基胶粘剂100t为一批,反应型树脂胶粘剂10t为一批,不足上述数量时亦作为一批。8.3抽样
样品,反应型树脂胶粘剂抽取2kg样品,充分混匀。取样后，将样品一分为二，一份检验，一份留样。8.4检验规则
修约后判定.符合标准规定时,则判该批产品合格。若结果中有一项不符合标准要求时.重新对留样对该项目复检。若该项目符合标准规定时则判该批产品合格:若仍不符合标准规定时,则判该批产品不合格；
规格的产品应分别堆放,不应混杂。避免日晒雨淋,禁止接近火源,防止碰撞,注意通风。产品应根据类型规定出贮存期，并在产品说明书上与包装标识上明示。
石材防水系列、洪本家用防护系列产品。提供包括水性石材防护剂、油性石材防护剂、石材增艳增光剂、石材抗碱剂、底面专用防护剂、成膜石材防护剂、石材防油防水剂、砂岩专用防护剂、白麻专用防护剂和各种专用防水剂定制。服务热线繁体
